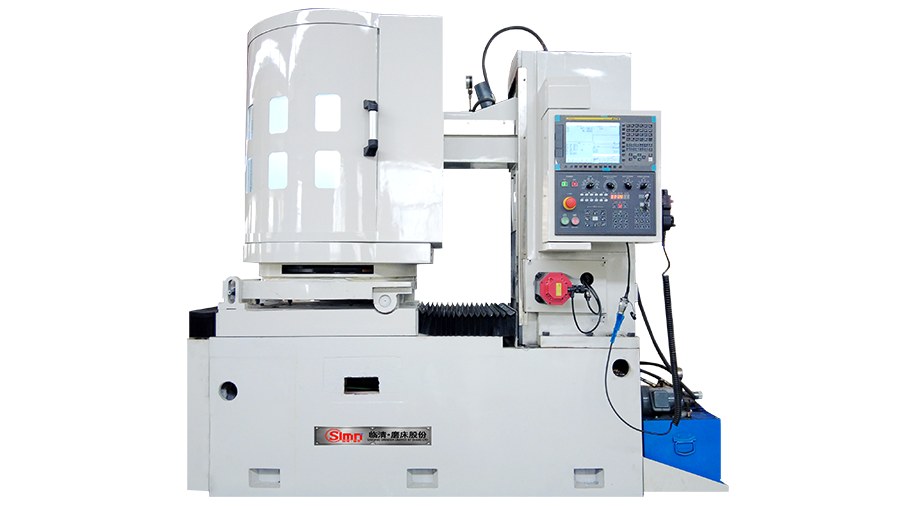

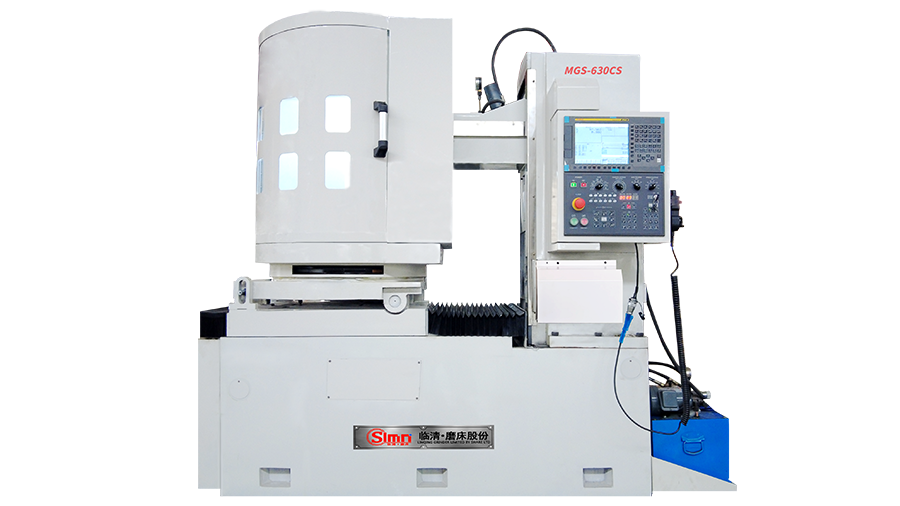

MGGK7363半导体光学专用全自动高精高配型数控卧轴圆台铣磨机（曲面、平面、段差、圆度、圆柱度）临磨股份

40年潜心钻研 5次技术升级
出口 30国 • 10000用户共同见证

结构优势

高刚性铸铁本机器铸铁均采相关企业生产之HT300铸铁，并经特殊（退火处理）及（自然季化）消除内应力，提升高刚性结构。
高精密通轴式动静压主轴主轴采用精密动静压主轴，鼻端伦摆动在2μ以内，密闭式油膜润滑，且温升小，防尘性佳，保养简易即可长期使用。
线性滑道工作台采平V滑轨设计，且滑道表面经由老工艺人工铲刮（刮研工艺），经精密铲刮作业，确保移动轻快及长期精度稳定。
移动和传动系统X轴与Z轴采用磨制精密滚珠螺杆驱动，驱动电机均为伺服电机，传动稳定调速空间大，利于不同的加工工艺。
磁力工作台为本公司自行生产，我公司磁力工作台有近20年的生产经验，经特殊工艺加工以确保工作台的磁力及精度稳定性。
磁力工作台旋转采用静压润滑结构，在旋转时产生一定厚度的油膜，确保旋转的稳定性和钢性。

产品核心参数

参数	量纲	MGGK-7363	MGGK-7380	MGGK-73100	MGGK-73125
工作台直径	mm	630	800	1000	1250
电磁吸盘直径	mm	630	800	1000	1250
可磨工件最大尺寸（直径×高）	mm	630×200	800×320	1000×320	1250×320
最大承重量	kg	≤500	≤800	≤1000	≤1100
工作台可倾斜角度	—	±3	±3	±1.5	±1.5
工作台旋转速度 (无级变速)	r/min	0.5-100	0.5-70	0.5-45	0.5-45
工作台拖板水平往复速度	m/min	0.1-2	0.1-2	0.1-1.1	0.1-1.1
工作台拖板水平往复最大移动量	mm	340	470	570	695
磨头主轴转速	r/min	200-2500	200-2500	200-2500	200-2500
磨头垂直最大移动量	mm	250	350	350	350
磨头垂直快速升降速度	mm/min	300	300	300	300
座斗垂直每次自动进给量	mm	0.001-0.02	0.001-0.02	0.001-0.02	0.001-0.02
电子手轮进给倍率	—	×1×10×100	×1×10×100	×1×10×100	×1×10×100
砂轮尺寸(外径×宽×内径）	mm	400×40×127	450×50×203	450×50×203	450×50×203
电机总功率	KW	≈12	≈22	≈26	≈26
磨头电机功率	r/min	7.5KW 200-2500r/min	15KW 1450r/min	15KW 1450r/min	15KW 1450r/min
磨头快速升降电机功率	KW	1.3KW 伺服电机	1.8KW 伺服电机	1.8KW 伺服电机	1.8KW 伺服电机
工作台旋转电机功率	r/min	3.7KW 1400r/min	4KW 1400r/min	4KW 1400r/min	4KW 1400r/min
工作台拖板水平往复电机功率	KW	1.3KW伺服电机	1.8KW 伺服电机	1.8KW 伺服电机	1.8KW 伺服电机
冷动水泵电机功率	KW	0.125KW JCB-22	0.125KW JCB-22	0.25KW JCB-22	0.25KW JCB-22
外形尺寸（长×宽×高）	mm	2350×1250×1950	2900×2000×2420	3090×2000×2420	3090×2000×2420
产品重量（毛重/净重）	kg	3900/3500	7500/7000	9000/8500	10000/9000
