MGK28100数控立式磨床临磨股份

40年潜心钻研 5次技术升级
出口 30国 • 10000用户共同见证

结构优势

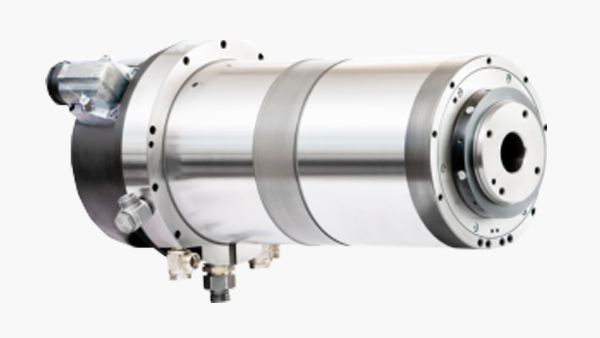

液静压主轴回转精度高，刚度高，转动平稳，无需润滑，无振动，有效解决传统导轨传动的不平稳、因摩擦引起低速爬行的现象。

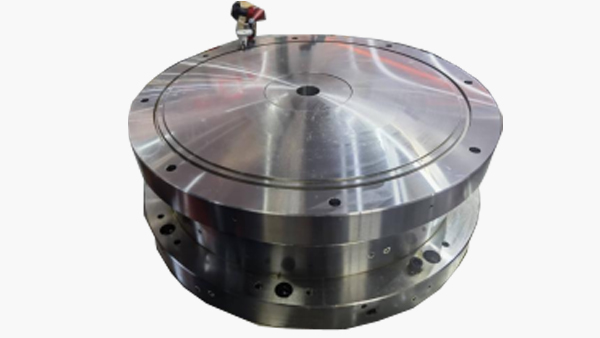

直驱式高精液静压转台具有回转精度高，高承载力，高刚性，运转灵敏平稳，使用寿命长的特点。

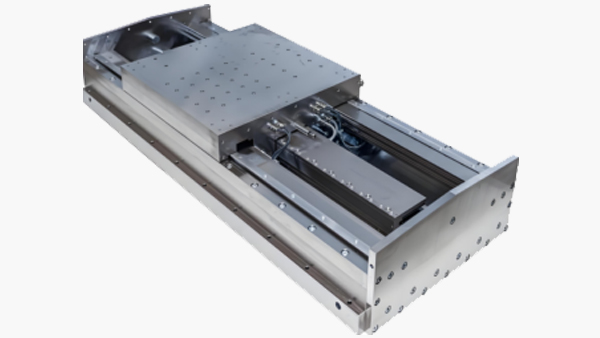

液静压导轨工作台采平V滑轨设计，且滑道表面经由老工艺人工铲刮（刮研工艺），经精密铲刮作业，确保移动轻快及长期精度稳定。

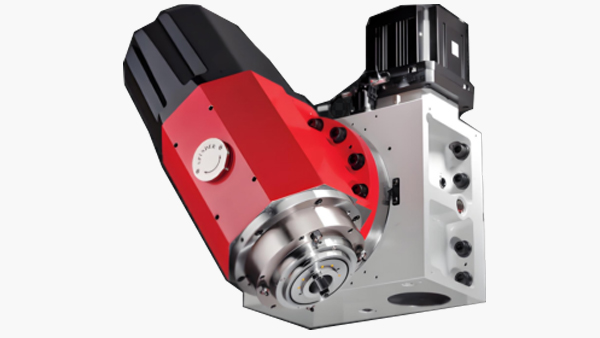

高精度b轴能够实现高精度、任意角度定位，重复定位精度高，高稳定性、高刚性，低摩擦、高承载能力和良好的吸振性能‌，配备夹紧系统，保证砂轮在固定角度磨削时的刚性。

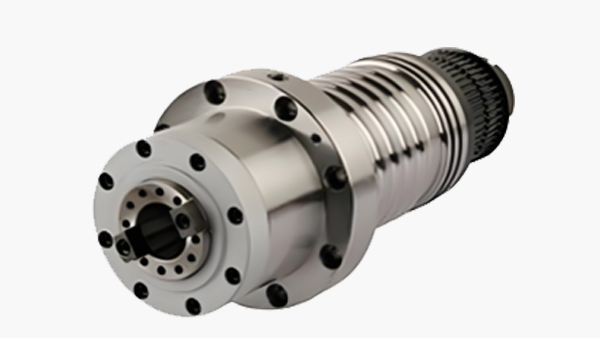

大功率高精度电主轴具有高转速，高精度，高功率的特点，可实现工位转换，磨头覆盖转速及刚度范围宽，有效提升加工效率及工艺性

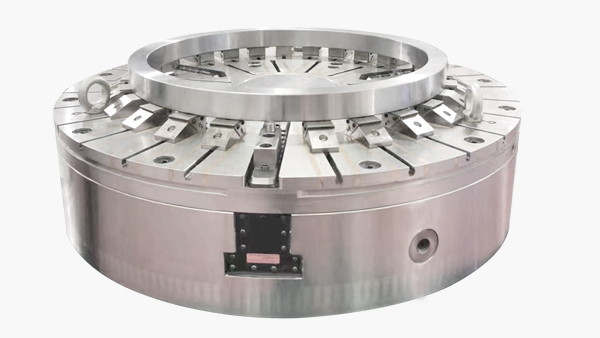

自定心电永磁吸盘吸力强大，抗震性能好，仅在充磁装夹和释放工件时使用电能，断电不失磁，节能95%以上，磁力可根据产品厚度进行调整。

产品核心参数

型号/ 参数	量纲	MGK2835	MGK2850	MGK2860	MGK2880	MGK28100	MGK28125	MGK28160	MGK28200	MGK28250	MGK28300	MGK28400
工作台(磁盘)直径	mm	φ350	φ500	φ600	φ800	φ1000	φ1250	φ1600	p2000	p2500	p3000	p4000
最大工件回转直径	mm	φ350	φ500	φ600	φ800	φ1000	φ1250	φ1600	φ2000	φ2500	φ3000	φ4000
最大工件高度	mm	200	360	360	500	500	500	500	500	500	500	500
最大工件重量	kg	300	500	500	1500	1800	2500	3000	4500	6000	8000	12000
最小磨削工件内孔	mm	60	200	200	300	300	350	350	500	600	600	600
机床总功率	KVA	30	60	60	90	90	95	100	105	110	120	120
机床总重量	t	5	13	13	20	25	32	40	50	60	80	100
X轴横向移动行程	mm	750	800	800	1000	1100	1300	1500	1800	2200	2700	3200
X1轴横向移动行程	mm		一	一	900	900	1000	1100	1300	1600	2000	2500
Z/Z1轴垂直移动行程	mm	220	400	400	550	550	550	550	550	550	550	550
快速移动	m/min	6	10	10	10	10	10	10	8	8	6	6
进给分辨率	mm	0.001	0.001	0.001	0.001	0.001	0.001	0.001	0.001	0.001	0.001	0.001
定位精度	mm	0.008	0.01	0.01	0.01	0.01	0.01	0.012	0.015	0.015	0.015	0.02
重复定位精度	mm	0.004	0.006	0.006	0.006	0.006	0.006	0.006	0.008	0.01	0.01	0.012
回转精度(轴向/径向)	mm	0.001	0.0015	0.0015	0.002	0.002	0.002	0.003	0.003	0.004	0.006	0.01
最高转速	rpm	120	100	100	80	60	60	50	40	30	30	20
主轴回转精度(轴向和径向	mm	0.002	0.002	0.002	0.002	0.002	0.002	0.002	0.002	0.002	0.002	0.002
立式砂轮主轴最高转速	rpm	10000	4000	4000	3000	3000	3000	3000	2500	2500	2500	2500
卧式砂轮主轴最高转速	rpm	2000	2400	2400	2400	2400	2400	2400	2400	2400	2400	2400
立式砂轮主轴电机功率	kW	5.5	11	11	15	15	15	18	22	25	25	30
卧式砂轮主轴电机功率	kW	3	5.5	5.5	7.5	7.5	7.5	11	11	15	15	15
